Bismillahirrohmaanirrohiim..
Nah, setelah kita belajar pemrograman mikrokontroller untuk menyalakan LED, sekarang kita beranjak ke pemrograman Sevent Segment. Seven Segment display merupakan bentuk perangkat display elektronik untuk menampilkan angka desimal yang merupakan alternatif untuk menampilkan dot-matrix yang lebih kompleks. Komponen 7 segmen banyak digunakan dalam jam digital, meter elektronik, dan perangkat elektronik lainnya untuk menampilkan informasi numerik. Selain berbentuk angka desimal dari 0-9, 7 segmen juga bisa menampilkan beberapa huruf. Huruf yang sering digunakan adalah huruf A-F untuk menampilkan bilangan heksa desimal.
Seperti LED yang disusun paralel, 7 Segmen juga memiliki konfigurasi common, yakni Common Anode (CA) dan Common Cathode (CC). Kalau kita beli komponen ini di toko elektronik, pasti ditanyain "mau yang CA apa CC?". Nah, sedikit cerita, dulu pernah saya ditanyain kaya gitu ta jawab aja asal, "yang CC mbak...". Padahal saya ga ngerti CC tu apaan..cara nyalainnya gimana aja ga ngerti.hehe..Semoga setelah membaca artikel ini, bagi yang belum tahu apa itu CA dan CC, jadi tahu dan ngga bingung kalo ditanyain di toko elektronik. :)
Informasi umum konfigurasi pin:
Nah, setelah kita belajar pemrograman mikrokontroller untuk menyalakan LED, sekarang kita beranjak ke pemrograman Sevent Segment. Seven Segment display merupakan bentuk perangkat display elektronik untuk menampilkan angka desimal yang merupakan alternatif untuk menampilkan dot-matrix yang lebih kompleks. Komponen 7 segmen banyak digunakan dalam jam digital, meter elektronik, dan perangkat elektronik lainnya untuk menampilkan informasi numerik. Selain berbentuk angka desimal dari 0-9, 7 segmen juga bisa menampilkan beberapa huruf. Huruf yang sering digunakan adalah huruf A-F untuk menampilkan bilangan heksa desimal.
Seperti LED yang disusun paralel, 7 Segmen juga memiliki konfigurasi common, yakni Common Anode (CA) dan Common Cathode (CC). Kalau kita beli komponen ini di toko elektronik, pasti ditanyain "mau yang CA apa CC?". Nah, sedikit cerita, dulu pernah saya ditanyain kaya gitu ta jawab aja asal, "yang CC mbak...". Padahal saya ga ngerti CC tu apaan..cara nyalainnya gimana aja ga ngerti.hehe..Semoga setelah membaca artikel ini, bagi yang belum tahu apa itu CA dan CC, jadi tahu dan ngga bingung kalo ditanyain di toko elektronik. :)
Informasi umum konfigurasi pin:
Seperti namanya, 7 segment memiliki segmen-segmen yang berjumlah 7 buah (+1 buah tapi bentuknya bulat - dp / dot point) yang diberi nama a,b,c,d,e,f,g dan dp. Jadi kalau kita ingin menyalakan angka "8", maka kita harus menyalakan a-g. Pin "com" merupakan common dari 7 segmen. Apabila CA, berarti untuk menyalakan 7 segment, pin "com" harus diberi logika 1 (high) dan data a-dp di beri logika 0 (low). Sebaliknya, apabila CC, berarti untuk menyalakan 7 segment, pin "com" harus diberi logika 0 (low) dan data a-dp di beri logika 1 (high).

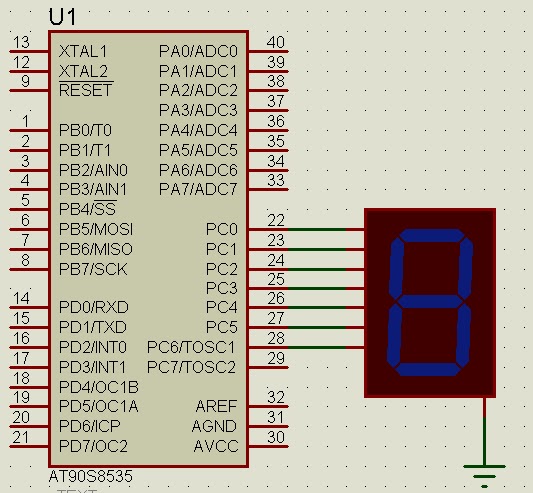

OK, mari kita coba saja simulasinya. Pertama-tama kita buat rangkaiannya di proteus.Disini saya gunakan microcontroler ATMEGA8535 atau bisa juga AT90S8535 dan 7 segment CC.
OK, mari kita coba saja simulasinya. Pertama-tama kita buat rangkaiannya di proteus.Disini saya gunakan microcontroler ATMEGA8535 atau bisa juga AT90S8535 dan 7 segment CC.
catatan:
Seperti rangkaian LED, bila digunakan rangkaian sebenarnya, harap Sebelum 7 segmen di beri Resistor minimal 330 Ohm ditiap tiap segmen untuk membatasi arus yang masuk ke 7 segmen agar tidak rusak.
Buka BASCOM AVR, ketik, compile, dan download program "menampilkan angka 5 pada 7 segment" dibawah ini
Seperti rangkaian LED, bila digunakan rangkaian sebenarnya, harap Sebelum 7 segmen di beri Resistor minimal 330 Ohm ditiap tiap segmen untuk membatasi arus yang masuk ke 7 segmen agar tidak rusak.
Buka BASCOM AVR, ketik, compile, dan download program "menampilkan angka 5 pada 7 segment" dibawah ini
$regfile = "8535def.dat"
$crystal = 8000000
Config Portc = Output
Segment Alias Portc
Do
Segment = &B01101101
Loop
$crystal = 8000000
Config Portc = Output
Segment Alias Portc
Do
Segment = &B01101101
Loop
Pin Common kita sambungkan ke GND (0), kemudian untuk memunculkan angka 5, kita nyalakan pin a,c,d,f,g dengan memberi logika 1. Mudah khan?Nah sekarang mari kita coba program counter di bawah ini, tapi didownload dulu yah..FREE!!
Tutorial ini hanya untuk 7 segment 1 digit. Hmm..terus bagaimana kalau 4 digit? Tunggu posting saya selanjutnya..
Demikian semoga bermanfaat dan bisa dijadikan referensi.. Ditunggu komentarnya.. :)
